HQ44X无磨损微阻球形止回阀

产品概述

    HQ44微阻球形止回阀选用塑胶包足球为活塞阀，在物质的功效T可在阀身体内的滑轨上翻转进而开启或关掉闸阀。总流量大流阻损害小密封性功能好消音关掉可减少水击波。水准或垂自安裝均可。HQ44微阻球形止回阀可月于凉水、开水、工业生产及生活污水处理等管道网的离心水泵出入口避免物质逆流。

主要用途及特性

   HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀全是选用塑胶包足球为活塞阀，她们的基本原理是在物质的效果下，可在阀身体内的滑轨上前后左右翻转，进而具有开启或关掉闸阀。HQ44X单球微阻球形止回阀、HQ45X双球微阻球形止回阀主要特点是总流量大，流体密度工作压力损害小，密封性功能好，消音关掉，可减少水击波。水准或竖直安裝均可。微阻球形止回阀可用以凉水、开水、工业生产及生活污水处理等管道网的离心水泵出入口，避免物质逆流。为了避免物质倒流，在机器设备、设备和管路上面应安裝逆止阀

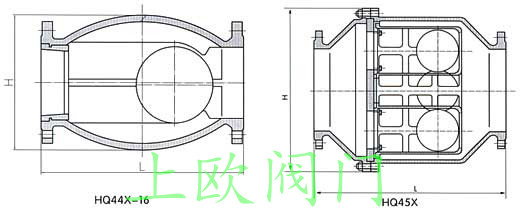

结构示意图

关键性能参数

关键外形尺寸

安装常见问题

止回阀的安装应留意下列事顶
1、在管道中不必使止回阀承担净重，大中型的止回阀应单独支撑点，使之不会受到管系造成的负担的危害。
2、安装时留意物质流通的角度应与油路板所票箭头符号方位一致。
3、升降式垂直瓣止回阀应安装在垂直管路上。
4、升降式水准瓣止回阀应安装在程度管路上。
