【活塞式管力阀】商品简述
活塞式管力阀是全新水泵出入口调压阀，是继旧式手动式调压阀、液控蝶阀、水力控制阀后的第三代新式叠式多用途水泵调压阀，是目前世界各国构造最新奇、特性最优秀、运作最安全可靠的泵房新式控制系统。该阀适用自动化技术给排水泵站的离心水泵、机械泵、混流泵和混流泵出水口道，设计方案有脉冲阻尼器式与活塞式二种操纵设备，可各自适用冷水、源水类介质和废水、渣大碱类介质。产品类型上，开发设计有通用型、智能回水低电压型、废水型等五种规格型号，以达到差异工作状况要求。
【活塞式管力阀】商品特性
活塞式管力阀管力阀选用专业的液体设计方案，结构紧凑、体型小、重量较轻、耗能低、运作稳，密封性效果非常的好，而且兼顾电动闸阀、电动蝶阀及其逆止阀的作用，具备灵巧的快关速率和可调式的放压時间，能有效的清除水击伤害，维护水泵及管道网系统优化。
【活塞式管力阀】原理
活塞式管力阀关键由油路板、大阀瓣、小阀瓣、阀座、调整杆、主控芯片缸、进气阀、扭簧、缓闭活塞杆等构成。闸阀的开闭由运输介质推动，与水泵全自动互锁，不用工作人员外力作用实际操作。当水泵运行后，压力根据進口旁通阀管进到操纵下腔，大阀瓣在進口介质功效下，连着小阀瓣一同迟缓打开，开阀速率可按照工作状况规定调整。当水泵关掉时，闸阀进口介质过压，大阀瓣在自力功效下全自动关掉，截至了70-80%的流水介质，与此同时，一部份回水流根据进气阀进到操纵缸上腔，促进操纵杆下滑，关掉小阀瓣至彻底断开介质。关掉時间可根据进气阀调整来完成，使水击最高值操纵在要求标准内。
【活塞式管力阀】应用领域
活塞式管力阀结构紧凑，体型小，重量较轻，尤其适用大口径管道网系统软件，可广泛运用于电力工程、环境保护、冶金工业、石油化工、水司、市政工程、食品类等领域供、排水设备、污水泵房、化工厂液体等领域恒压供水系统充压輸出水泵的出入口。
【活塞式管力阀】性能参数

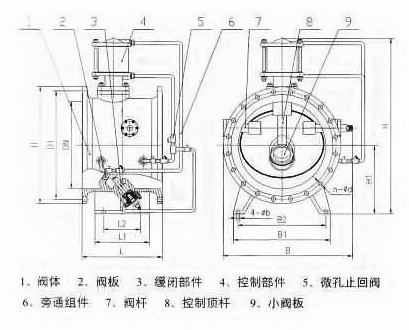

【活塞式管力阀】联接规格
| 公称直径管径 | 长短 | 尺寸(标准值） | 联接规格(指标值） | 参照净重Kg | |||||||||||||
| 0.6MPa | 1.OMPa | ||||||||||||||||
| mm | L | L1 | L2 | H | H1 | B | B1 | B2 | n-b | D1 | D2 | n-d | D1 | D2 | n-d | ||
| 200 | 190 | / | / | 520 | / | 355 | / | / | / | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 57 | |
| 250 | 250 | / | / | 580 | / | 420 | / | / | / | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 80 | |
| 300 | 270 | / | / | 710 | / | 490 | / | / | / | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 109 | |
| 350 | 290 | / | / | 770 | / | 560 | / | / | / | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 140 | |
| 400 | 406 | / | / | 830 | / | 625 | / | / | / | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 220 | |
| 450 | 432 | / | / | 870 | / | 685 | / | / | / | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 278 | |
| 500 | 457 | / | / | 930 | / | 720 | / | / | / | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 310 | |
| 600 | 4-30 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 620 | |||||||||
| 800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | 4-30 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 850 | |
| 900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | 4-30 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1060 | |
| 1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | 4-36 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 | |
| 1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | 4-36 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1925 | |
| 1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | 4-36 | 1630 | 1560 | 36-36 | 1675 | 1590 | 36-42 | 2400 | |
| 1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 4052 | |||||||||
| 2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | 4-48 | 2265 | 2180 | 48-42 | 2325 | 2230 | 48-48 | 5126 | |
| 2200 | 1450 | 1100 | 900 | 3500 | 1360 | 3000 | 1980 | 1700 | 4-48 | 2475 | 2390 | 52-42 | 2560 | 2440 | 52-62 | 7860 | |
| 2400 | 1550 | 1250 | 1100 | 3800 | 1480 | 3200 | 2320 | 2020 | 4-48 | 2685 | 2600 | 56-42 | 2760 | 2650 | 56-56 | 8928 | |
| 2600 | 1700 | 1400 | 1200 | 4180 | 1600 | 3500 | 2380 | 2050 | 4-48 | 2905 | 2810 | 60-48 | 2960 | 2850 | 60-48 | 10120 | |
| 2800 | 1850 | 1550 | 1350 | 4550 | 1700 | 3800 | 2520 | 2240 | 4-48 | 3115 | 3020 | 64-48 | 3180 | 3070 | 64-48 | 13100 | |
| 3000 | 2000 | 1680 | 1460 | 4900 | 1850 | 4100 | 2990 | 2660 | 4-48 | 3315 | 3220 | 68-48 | 3400 | 3290 | |||
