BFDG7M41脉冲阻尼器式管力阀产品简介和主要用途
管力阀就是我企业历经五年产品研发的全新离心水泵出入口调压阀，是继旧式手动式调压阀、液控蝶阀、水力控制阀后的第三代新式叠式多用途水泵控制阀。闸阀选用专业的液体设计方案，耗能低、运作稳，密封性效果非常的好，它兼顾电动闸阀、电动蝶阀及其逆止阀的作用，灵巧的快关速率和可调式的放压時间，能有效的清除水击伤害，维护离心水泵及管道网系统优化。该阀适用自动化技术给水排水泵房的离心水泵、混流泵和混流泵出水口道，设计方案有脉冲阻尼器式与活塞机二种操纵设备，可各自适用冷水、源水类物质和废水、渣大碱类物质。产品类型上，开发设计有通用型、智能回水低电压型、废水型等五种规格型号，以达到差异工作状况要求。
该阀结构紧凑，体型小，重量较轻，尤其适用大口径管道网系统软件，可广泛运用于电力工程、环境保护、冶金工业、石油化工、水司、市政工程、食品类等领域供、排水设备、排污泵房、化工厂液体等运输系统软件。

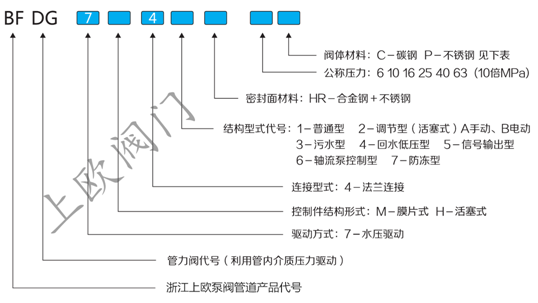

BFDG7M41脉冲阻尼器式管力阀型号规格定编
型号规格实例
BFDG7m43HR-10C 铸钢件材料脉冲阻尼器式废水型法兰连接管力阀 BFDG7h42AHR-40C
铸钢件材料活塞机手动式调整型法兰连接管力阀注：标准型选用脉冲阻尼器式构造；废水型强烈推荐应用脉冲阻尼器式結构，调整型谪采用活塞机結构。
常见油路板、多孔板原材料一览表
| 原材料名字 | 原材料型号 | 关键物质 | |
| ANSI/AST规范 | G B | ||
| 碳钢 | WCB | ZG25 | 水、成品油等 |
| 镍络生铁 | \ | QT400Ni2Cr | 海面 |
| 络镍不锈钢板 | CF8 (304) | ZGlCrl8Ni9TiZGlCrl8Nil2Mo2Ti | 氰化钠类等腐蚀物质 |
| 铬镍钼不绣钢 | CF8M (316) | 冰醋酸类腐蚀物质 | |
| 铬镍极低碳不锈钢板 | CF3(304L) | 氰化钠类等腐蚀物质 | |
| 铬镍钼极低碳 不锈钢板 | CF3M(316L) | 冰醋酸类腐蚀物质 |
关键设计方案生产制造规范
引入但不限于下列规范，未注日期的引入文档，其最新版适用本商品。
| 规范內容 | 标准号 | 规范名字 |
| 产品标准 | Q/OPJF007-2012 | BFDG型管力调压阀 |
| 设计方案生产制造规范 | GB/T12236 | 蝶式止回阀 |
| API6D | 带减振止叠式回阀 | |
| 检测与实验规范 | GB/T13927-2008 | 通用阀门 压力试验 |
| 法兰标准 | GB9113.1-9113.4 | 总体钢质法兰盘/顾客特定规范 |
| 构造长短规范 | GB/T12221 | 金属材料闸阀 构造长短 |
| 应用原材料规范 | GB/T12229 | 通用阀门碳钢铸造件技术性标准 |
| GB/T12230 | 通用阀门奥式体铜铸件技术性标准 |
关键技朮特性
| 新项目 | 规格 | ||
| < 1000mm | ≥1000mm | ||
| 关阀時间（s) | 快 | 1~2.5 | 1〜5 |
| 慢 | 3〜60 | 5-90 | |
| 最少压力（Mpa) | =0.05 | ||
| 阻力系数 | 0.3〜1.1 | ||
| 开阀時间 | 10-60 | ||
| 水击最高值 | S 1.5倍离心水泵出口值定工作压力 | ||
| 离心水泵最大翻转速率 | S 1.2倍离心水泵额定值转速比 | ||
| 融入溫度 | 未标明为0-80°C,可生产制造-25°C-200°C | ||
关键零部件原材料(脉冲阻尼器式与活塞机)
| 名字 | 一般材料 | 铬镍不锈钢板 | 耐海面材料 |
| 阀轴 | 不绣钢2Crl3 | ZGlCrl8Ni9Ti | 316L |
| 脉冲阻尼器/活塞杆 | 丁腈橡胶/不锈钢板 | EPDM/2Crl3 | EPDM/316L |
| 油路板突面 | 半铁索体高锰钢D507(H) 硬质合金刀具STL (Y) A102不绣钢（R) |
ZGlCrl8Ni9Ti | ZcuZn38Mn2Pb2 锰紫铜（T) |
| 硬密封闸阀副 | D507(H) A102(R) | 316L 316L | T 316L |
商品关键技术性特性
1、作用多种多样：具备截留止回、负载启泵、清除水击等作用，一阀最多阀，节约机器设备总投资。
2、缓打开泵：启泵后闸阀在進口端微孔板逆止阀的效果下，要做到—定工作压力，闸阀才打开，可减少启泵电流量，保证电动机和电子控制系统安全性。
3、快关缓闭：与众不同的小阀排架结构（本企业200720064765.7《管力控制阀小阀板缓闭结构》专利权)，停泵时，前快关后缓闭，合理清除水击，确保系统优化。
4、外观设计美观大方：构造上选用操纵设备顶置的创新性设计方案，外观设计室内空间小，内部构造简易，运作稳定性强。加工工艺上，外壳、零部件均为精密铸件，构造抗压强度好，外观设计简约精美。
5、安裝便捷：选用蝶阀结构，有体型小、重量较轻的特性，占地面积空间小,减少土建工程成本费，可适用地表和管沟等各种组装方法。
6、维护保养简易:闸阀的开闭由运输的物质推动，与离心水泵全自动互锁，不用人力与外力作用去实际操作;没外接驱动力和电子器件，选用一体化构造，常见故障点少;液压油缸内的零部件维修可在发电机组正常的运转的一起开展;重要零件均采用高品质原材料，基本上不用维护保养;外控安全通道中过滤装置具备自清洗作用；
7、节能减排：开闭件为斜置式蝶平板式，流水平稳，沿程损害与部分损害不大；撤销液控蝶阀的电一液自动控制系统，控制成本而又提高了稳定性和可靠性，减少耗电量做到节能环保的目地。
8、姿势、密封性靠谱：选用世界各国创新的硬软双向密封性构造（本企业ZL01249431.3《阀门启闭件软硬组合密封装置》专利权）或金属材料硬密封闸阀构造，密封性副磨擦扭矩很小;斜置式轴力构造密封性副，减少了关阀行程安排，降低了密封环移动间距，减少了磨擦扭矩，做到了一瞬间离合器的实际效果，而且具备防细沙和工作压力全自动弥补的作用;油路板、多孔板密封性视角可靠性设计，使闸阀开闭灵便靠谱。
9、适应能力强：商品有脉冲阻尼器式与活塞机各自适用各种工作状况与物质。外控部件中的独特过滤装置能高效过虑废水中的残渣颗粒物，确保进到脉冲阻尼器腔或活塞杆主缸物质为清理液态，该过滤系统具备自清洗作用，旁通阀進口端配有清渣设备，可手动式按时清渣。调整型可按照工作状况规定，选用手动式或电动式操纵开启度开展
